Ich wurde nun schon sehr oft gefragt wie ich es gemacht habe bei der 2002er MEDION Universal Fernbedienung von ALDI nord die LEARN Funktion nachzurüsten. Auf die Idee brachte mich eigentlich die einige Wochen später bei ALDIsüd erschienene TEVION Universal Fernbedienung MD 4689, sie erschien mir baugleich zu sein. Dies bestätigte sich nach dem öffnen der beiden Fernbedienungen (FB). Auch bei der MD 4688 waren alle Bauteile, wie der Eeprom, optional vorgesehen, aber nicht vorhanden. Selbst das Tastenfeld hatte eine LEARN-Taste die von außen aber nicht zusehen war.

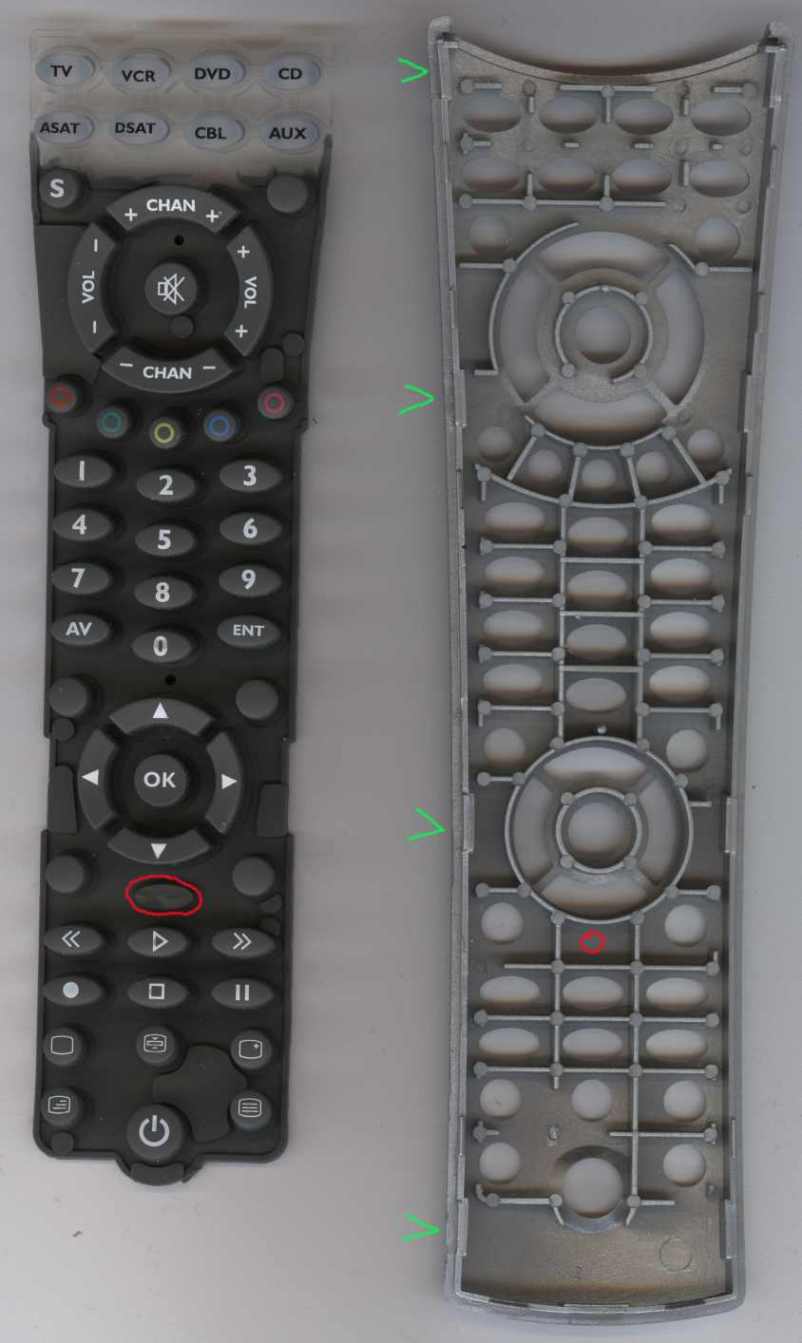

Hier rot markiert sieht man die optional LEARN-Taste. Die einfachste Lösung diese Taste zu reaktivieren ist es ein kleines Loch in den Deckel zu bohren, so kann man die Taste z.B. mit einem Kugelschreiber betätigen. Im täglichen Betrieb braucht man diese Taste ja nicht, so finde ich diese Lösung durchaus akzeptabel.

FB öffnen
Mit den grünen Pfeilen habe ich die Stellen markiert an denen Widerhaken im Boden in Vertiefungen im Deckel einrasten. Es ist durchaus machbar die FB ohne Schäden zu öffnen. Vorher Batterien und Klappe entfernen. Ich war sehr erfolgreich mit einem stumpfen Messer mit dem ich, in die Spalte zwischen Deckel und Boden gedrückt, den Absatz des Deckels leicht eingedrückt habe bis die beiden mittleren Widerhacken heraus sprangen. Die beiden äußeren lassen sich dann heraus hebeln.

Fehlende Bauteile

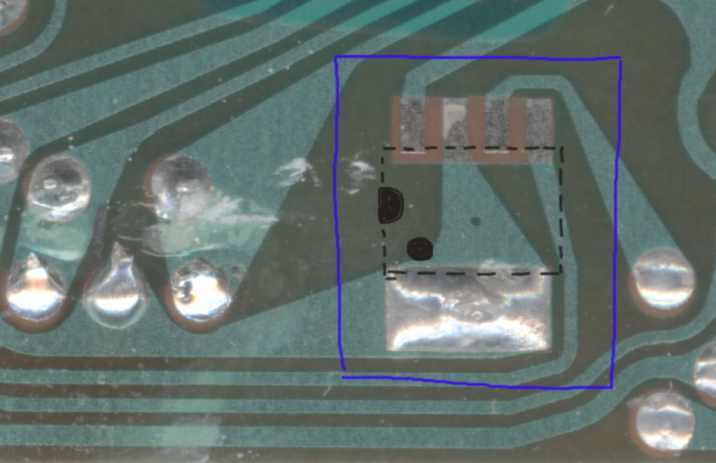

Es fehlen für die LEARN Funktion einige Bauteile. Wie man bei der Aufstellung sieht ist dieser Umbau eigentlich unwirtschaftlich. Der Preisunterschied MD 4688 / MD 4689 betrug nur 1€. Diese Bauteile sind natürlich weit teurer! Alleine Der Eeprom sollte seine 3€ Kosten. In China kann man dies aber zu einem ganz anderem Preis fertigen.

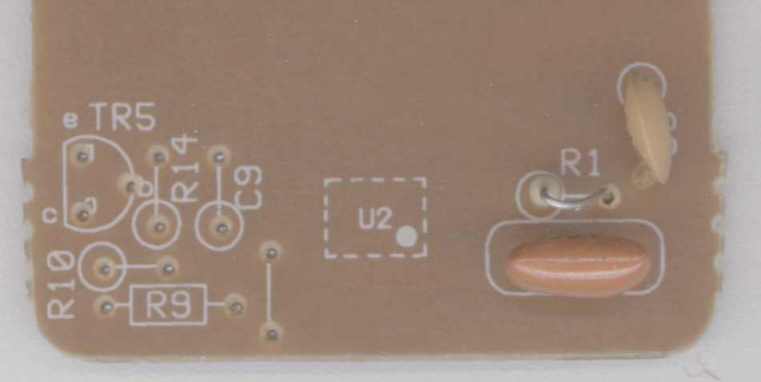

Auf dem Bild fehlen noch R9 und R10. R11 sitzt weiter oben bei den Klemmen für die Batterien.
Ich habe einige Restbestände verarbeitet die noch aus Friedenszeiten stammen. Statt des 47K hat es auch ein 39K getan. Ein 1µF/80V tut es natürlich auch.

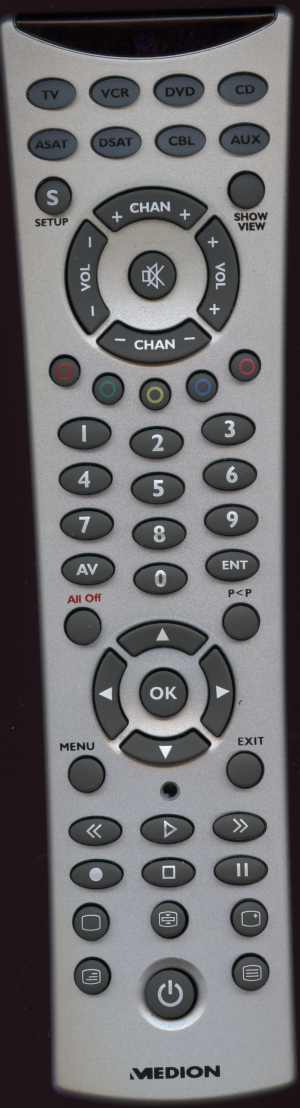

Mit etwas Geschick bekommt man die Bohrung für die LEARN Taste   auch in die Mitte.   Meine Unkosten für den Umbau:   1* 0,25€ 2SC9014*   1* 0,18€ 1µF 50V   1* 0,07€ 1k   1* 0,07€ 10k   1* 0,07€ 47k   1* 0,07€ 470k   1* 1,34€ 24c16     = 2,05€   * Wer nach dem Japan-Transistor sucht, bei Conrad gibt es den nicht.   Ich habe ihn bei Kessler electronic im Internet bekommen.   Es gibt Vergleichstypen: ECG123AP und   BC548B (ungetestet). Bei den europäischen ist zu beachten   das Collector und Emitter vertauscht sind.   Man muß sie um 180° drehen.   Das Trägermatrial der Leiterplatte ist nicht besonders gut, also   vorsichtig. Die Leiterbahnen lösen sich leicht ab...
